如何建構磁碟陣列RAID？ (技嘉B660系列)

介紹

RAID是什麼?

RAID全名為”Redundant Array of Independent Disks” -『獨立磁碟冗餘陣列』，並稱作『磁碟陣列』（Disk Array），具備容錯機制、透過多台硬碟堆疊成一台高容量使用的『虛擬磁碟』，而 RAID 核心技術就是『虛擬架構』。

為什麼需要RAID?

大型企業普遍使用 RAID 儲存重要資料，因為一些機台幾乎 24H 全年不關機，夜間假日也無固定人員看守，一定會擔心發生故障資料損毀，使用 RAID 儲存資料不失為一個安全的選擇。

安裝方法

硬碟安裝與BIOS設定

A. 安裝硬碟 請將準備好的SATA硬碟或SSD分別接至主機板上由Intel ® 晶片組所控制的插座，最後再接上電源 供應器的電源插頭。

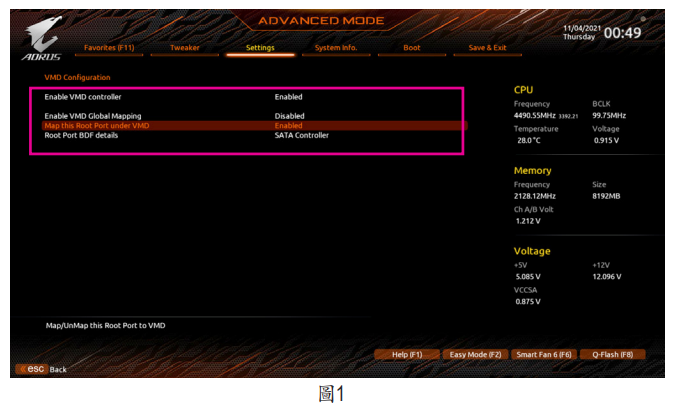

B. BIOS設定 步驟一： 電源開啟後BIOS在進行POST時，按下鍵進入BIOS設定程式。進入「Settings\IO Ports\SATA And RST Configuration」確認「SATA Controller(s)」為開啟狀態。若要製作RAID，請將「Settings\IO Ports\VMD setup menu」子選單中的「Enable VMD controller」設為「Enabled」及「Enable VMD Global Mapping」設為「Disabled」，並依您所使用的插座將其對應的「Map this Root Port under VMD」設為 「Enabled」，儲存設定結果後請重新開機(圖1)。

C. RAID 模式設定 步驟一： 重開機後，請進入BIOS組態設定畫面，再進入「Settings\IO Ports\Intel(R) Rapid Storage Technology

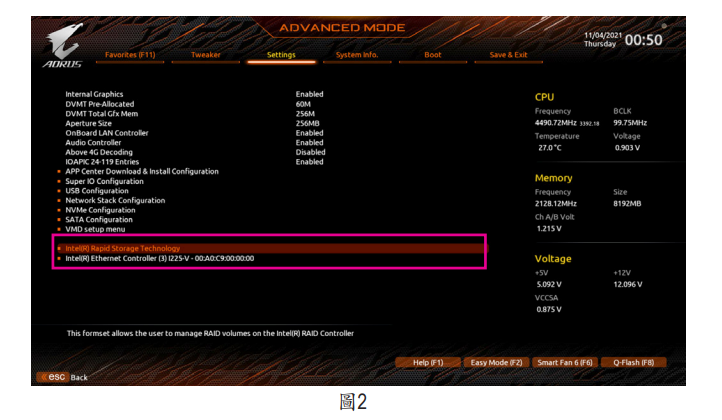

D.  子選單(圖2)。

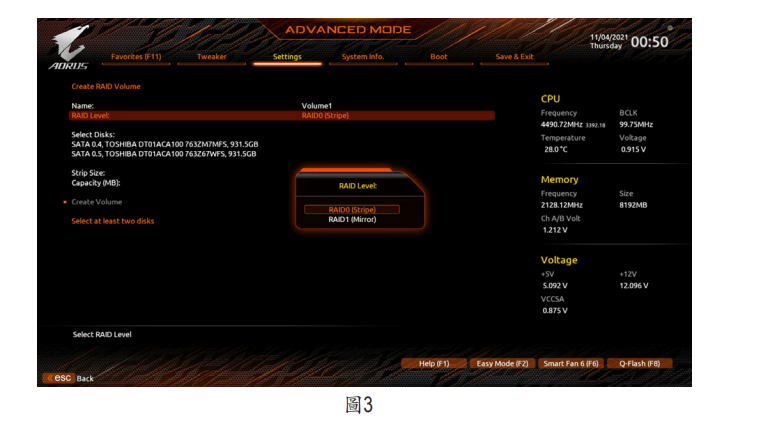

步驟二： 在「Intel(R) Rapid Storage Technology」畫面時，請在「Create RAID Volume」選項按鍵，進入 「Create RAID Volume」畫面，首先在「Name」選項自訂磁碟陣列名稱，字數最多可至16個字母但不 能有特殊字元，設定好後按鍵。接著使用下鍵移動至「RAID Level」選項選擇要製作的RAID 模式(圖3)。RAID模式選項有：RAID 0、RAID 1、RAID 10及RAID 5 (可選擇的RAID模式會依據所安 裝的硬碟總數而定)。選擇好RAID模式後，再按下鍵移動至「Select Disks」選項。

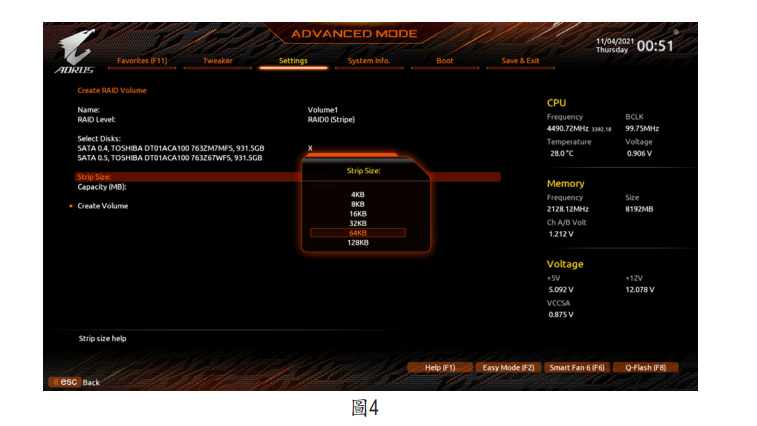

步驟三： 在「Select Disks」選項選擇欲製作磁碟陣列的硬碟，請在欲選擇的硬碟上按鍵，該硬碟會顯 示「X」表示已被選取。接下來請設定磁碟區塊大小(Stripe Size) (圖4)，可調整大小從4 KB至128 KB。 設定完成後，再繼續設定磁碟陣列容量(Capacity)。

步驟四： 設定好磁碟陣列容量後，移至「Create Volume」

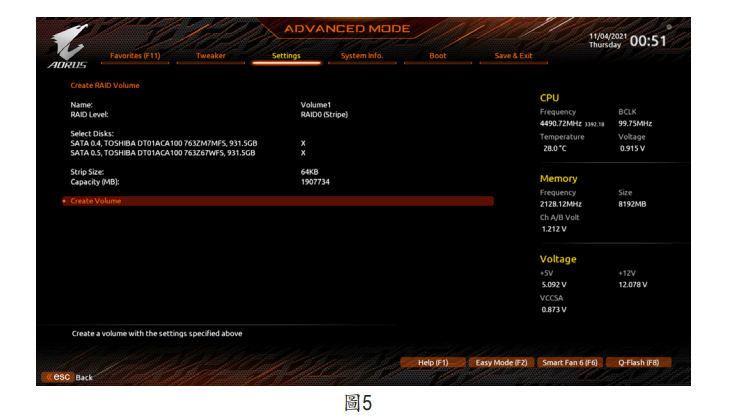

(建立磁碟)選項。在「Create Volume」按鍵即 可開始製作磁碟陣列(圖5)。

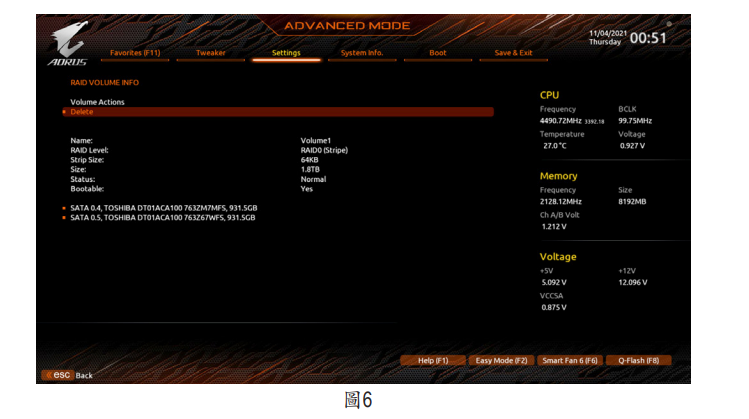

完成後畫面將回到「Intel(R) Rapid Storage Technology」畫面，即可在「RAID Volumes」處看到建立好 的磁碟陣列。若要檢視更詳細的資料，可在該磁碟陣列上按鍵，即可看到例如磁碟陣列模 式、區塊大小、磁碟陣列名稱及磁碟陣列容量等資訊(圖6)。

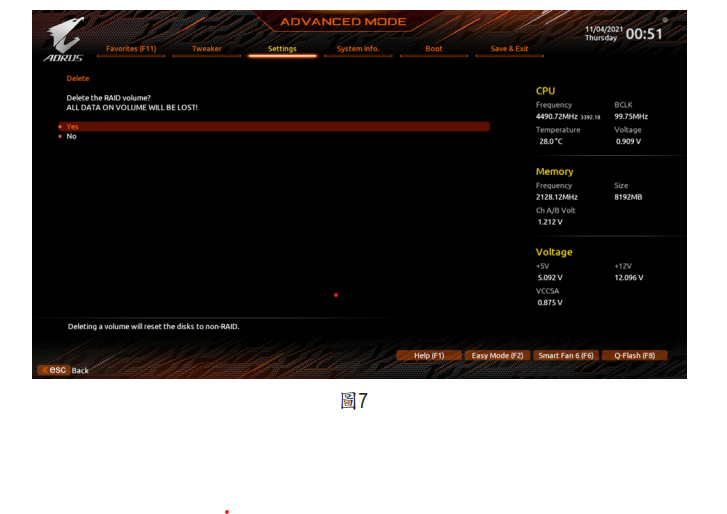

清除磁碟陣列 若要清除已建立的磁碟陣列，請至「Intel(R) Rapid Storage Technology」畫面，在欲清除的磁碟陣列 上按進入「RAID VOLUME INFO」畫面。接著在「Delete」選項上按鍵進入刪除畫面。 欲刪除磁碟陣列，請在「Yes」項目按鍵(圖7)
